Features:

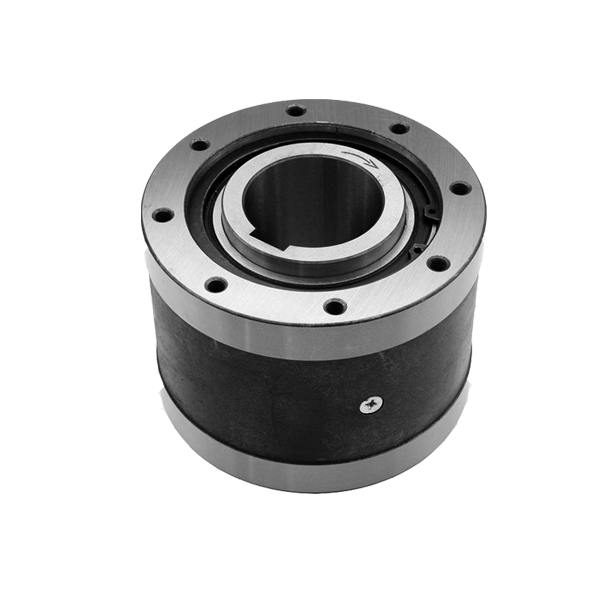

Type CKZ-Fis not contact sprag type freewheels, bearing supported,only the inner race is designed for overruning,units are delivered grease lubricated.
The inner race is keyed to the shaft, the outer race has positive h7 tolerance to give a press fit in housing to H7 and it is screwed to the bond.
This type mating creeper gear used in machinery of packing ,traffic,metallurgy,mine and so on,primarily designed as a backstop,oner running clutch in crawl drives.
Dimensions and Capacities:
Type |
Nominal Torque |
Overrunning Limiting Speeds r/min |
Dimension inmm |
Weight |
|||||||
N·m |
Out Race Size |
Inner Race Size |
|||||||||
Inner Race |
Outer Race |
D / H8 |
B |
F |
n-M |
H |
d/H7 |
bn×tn |
kg |
||
CKZ-F 25165 |
400 |
1500 |
480 |
165 |
125 |
145 |
8-M8 |
20 |
25 |
8*3.3 |
20.51 |
CKZ-F 30170 |
500 |
1500 |
470 |
170 |
130 |
150 |
8-M8 |
20 |
30 |
8*3.3 |
22.46 |
CKZ-F 35175 |
600 |
1500 |
450 |
175 |
130 |
155 |
8-M10 |
20 |
35 |
10*3.3 |
23.58 |
CKZ-F 40185 |
800 |
1500 |
430 |
185 |
130 |
162 |
8-M10 |
25 |
40 |
12*3.3 |
24.16 |
CKZ-F 50190 |
1000 |
1500 |
420 |
190 |
135 |
168 |
8-M10 |
25 |
50 |
14*3.8 |
26.95 |
CKZ-F 55195 |
1250 |
1500 |
400 |
195 |
145 |
172 |
8-M10 |
25 |
55 |
16*4.3 |
31.31 |
CKZ-F 55205 |
1600 |
1500 |
400 |
205 |
145 |
185 |
10-M10 |
25 |
55 |
16*4.3 |
34.81 |
CKZ-F 60208 |
1600 |
1500 |
400 |
208 |
150 |
185 |
10-M10 |
25 |
60 |
18*4.4 |
36.71 |
CKZ-F 65220 |
2000 |
1500 |
400 |
220 |
150 |
195 |
10-M10 |
25 |
65 |
18*4.4 |
40.88 |
CKZ-F 70230 |
2500 |
1500 |
390 |
230 |
150 |
205 |
12-M12 |
25 |
70 |
20*4.9 |
44.42 |
CKZ-F 80245 |
4000 |
1500 |
380 |
245 |
160 |
218 |
12-M12 |
25 |
80 |
22*5.4 |
52.93 |
CKZ-F 90260 |
6300 |
1500 |
370 |
260 |
160 |
230 |
12-M14 |
25 |
90 |
22*5.4 |
58.74 |
CKZ-F 100275 |
8000 |
1500 |
370 |
275 |
170 |
245 |
12-M14 |
25 |
100 |
28*6.4 |
68.83 |
CKZ-F 110295 |
10000 |
1500 |
370 |
295 |
185 |
260 |
12-M16 |
30 |
110 |
28*6.4 |
85.46 |
CKZ-F 130330 |
12500 |
1500 |
350 |
330 |
200 |
295 |
12-M16 |
30 |
130 |
32*6.4 |
113.44 |
CKZ-F 140360 |
16000 |
1500 |
350 |
360 |
215 |
320 |
12-M18 |
30 |
140 |
36*8.4 |
145.81 |
