UCF207-21 4-Bolt Flange Housing Square Bearing

down load to pdf

Details

Tags

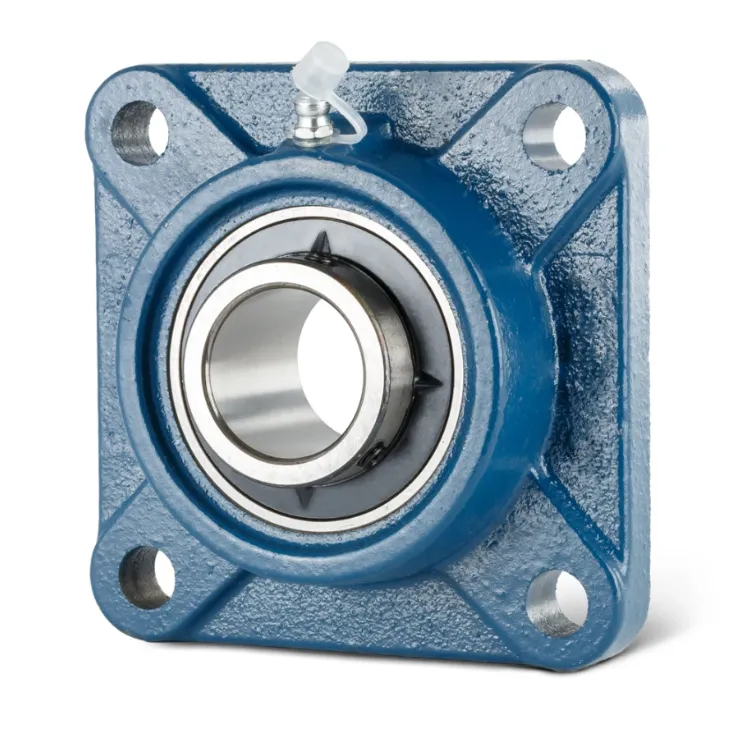

UCF207-21 4-Bolt Flange Housing Square Bearing

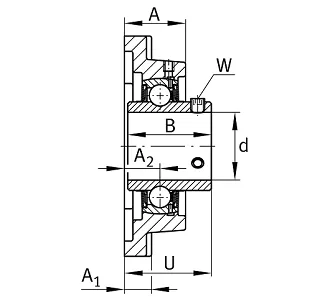

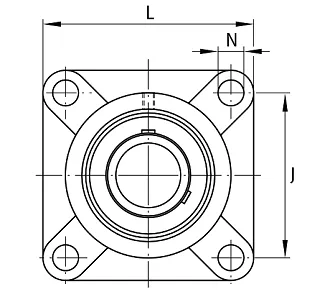

Click Above for Full Dimensions





UCF207-21 4-Bolt Flange Housing Square BearingUCF207-21 4-Bolt Flange Housing Square Bearing

d
33,338 mm
 Diametro del foro
L
117 mm
 Larghezza della flangia
U
44,4 mm
 Altezza complessiva
Cr
27.500 N
 coefficiente di carico dinamico, radiale
C0r
15.300 N
 coefficiente di carico statico, radiale
Cur
800 N
 Carico limita a fatica, radiale
≈m
1,503 kg
 Peso
J
92 mm
 Distanza del foro di fissaggio
N
14 mm
 Foro di fissaggio
N1
92 mm
 Distanza del foro di fissaggio
n
4
 Numero di fori di avvitamento
A
34 mm
 Altezza supporto
A1
16 mm
 Spessore della flangia
A2
19 mm
 Diametro della pista
B
42,9 mm
 Larghezza
Q
M6
 Raccordo filettatura per lubrificazione
Tmin
-20 °C
 Température de fonctionnement min.
Tmax
120 °C
 Temperatura d’esercizio max.
