d |
25 mm
|
Bore diameter |
DSP |
52 mm
|
Outside diameter |
B |
21.4 mm
|
Width |
B1 |
31 mm
|
Locking collar total width |
Cr |
14,000 N
|
Basic dynamic load rating, radial |
C0r |
7,800 N
|
Basic static load rating, radial |
Cur |
370 N
|
Fatigue load limit, radial |
≈m |
0.19 kg
|
Weight |

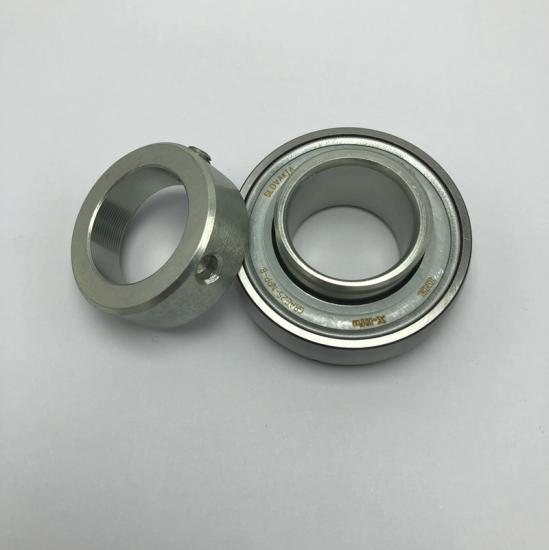

Radial Insert Ball Bearings GRAE..-NPP-B Series:
spherical outer ring,location by eccentric locking collar,P seals on both sides
Bearings No. | d(mm) | DSP(mm) | B1(mm) |
GRAE-12-NPPB | 12 | 40 | 28.6 |
GRAE-15-NPPB | 15 | 40 | 28.6 |
GRAE-17-NPPB | 17 | 40 | 28.6 |
GRAE-20-NPPB | 20 | 47 | 31 |
GRAE-25-NPPB | 25 | 52 | 31 |
GRAE-30-NPPB | 30 | 62 | 35.8 |
GRAE-35-NPPB | 35 | 72 | 39 |
GRAE-40-NPPB | 40 | 80 | 43.8 |
GRAE-45-NPPB | 45 | 85 | 43.8 |
GRAE-50-NPPB | 50 | 90 | 43.8 |
GRAE-55-NPPB | 55 | 100 | 48.4 |
GRAE-60-NPPB | 60 | 110 | 53.1 |
